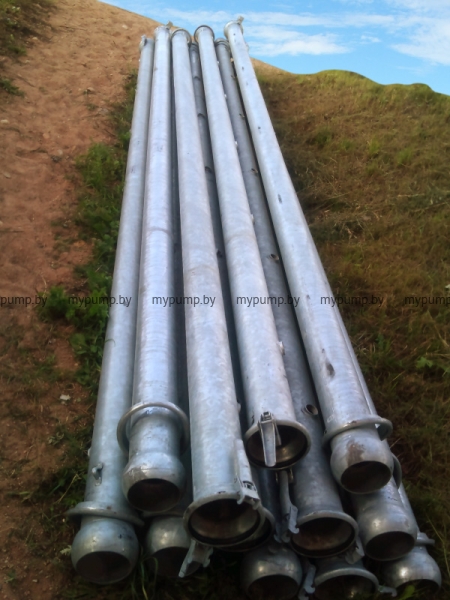

Труба, или магистраль, к которой подключаются иглофильтры. Секции стыкуются в линию нужной длины вдоль котлована или траншеи, свободные торцы закрываются заглушками, а к концу линии подключается установка водопонижения.
Три системы соединений
Стальной коллектор делается под три системы быстроразъёмных соединений. Между собой они не стыкуются, поэтому секции докупают под тот тип, который уже стоит на линии.
| Система | Размерный ряд | Особенности |
|---|---|---|
| Perrot (кардан) | Ø50–159 мм | рабочее давление до 20 бар, сталь и нержавеющая сталь |
| Bauer | 2"–12" (Ø50–300 мм) | самый широкий ряд, оцинковка |
| Итальянская — Ferrari | 2"–8" | допускает перекос 20–26° при стыковке |
| Итальянская — Anfor | до Ø400 мм | шаровое соединение, есть исполнение на три крюка под вибрацию |
Два исполнения выходов
На резьбовые выходы 1¼" ставятся отсечные краны. С ними отдельный иглофильтр можно перекрыть или отрегулировать, не останавливая насос и не сбрасывая вакуум на линии. Это нужно на запуске, пока часть точек не вышла на режим, и при осушении, когда отдельные иглы начинают хватать воздух.
Второе исполнение идёт с приваренными быстроразъёмными соединениями. Подключение быстрее, но краны на такую секцию поставить уже нельзя, и это решается при заказе.
Типоразмеры секций
| Диаметр | Длина | Выходов 1¼" | Вес |
|---|---|---|---|
| 100 мм (4") | 5,8 м | 3 | 16,5 кг |
| 100 мм (4") | 6,2 м | 3 | 17,5 кг |
| 100 мм (4") | 5,8 м | 6 | 24 кг |
| 100 мм (4") | 6,2 м | 6 | 25 кг |
| 120 мм (5") | 4,0 м | 3 | 21 кг |
| 120 мм (5") | 5,8 м | 4 | 28,5 кг |
| 120 мм (5") | 6,2 м | 4 | 30 кг |
| 120 мм (5") | 5,8 м | 6 | 31,5 кг |
| 120 мм (5") | 6,2 м | 6 | 33 кг |
| 150 мм (6") | 4,0 м | 3 | 27 кг |
| 150 мм (6") | 5,8 м | 4 | 38 кг |
| 150 мм (6") | 6,3 м | 4 | 39 кг |
| 150 мм (6") | 5,8 м | 6 | 41 кг |
| 150 мм (6") | 6,3 м | 6 | 42 кг |
Сталь или алюминий
Стальные коллекторы на объектах встречаются всё реже. Алюминиевые легче и дешевле, поэтому новые линии собирают на них, а существующие стальные переподключают на алюминий через переходники.
Алюминиевый коллектор легче в два-три раза. Стальная секция 5" весит 28,5 кг против 15 кг у алюминиевой, шестидюймовая доходит до 42 кг. Рабочее давление у обоих до 20 бар. На линии в сто метров набегает полторы-две тонны, которые бригада перетаскивает руками. Алюминиевый Ø133 заменяет и шестидюймовую сталь, оставаясь втрое легче.
Иглофильтр в алюминиевый коллектор вставляется прямо в отвод, без шланга и хомута. На сотне игл это сотня узлов, которых в смете нет.
Если стальная линия у вас уже лежит, посчитаем оба варианта: добрать стальные секции или перевести линию на алюминий через переходники.
Скажите диаметр, длину линии, нужны ли краны и какой тип соединений уже в работе. Подберём и посчитаем. Ответим в день обращения.
