арт. 2121073

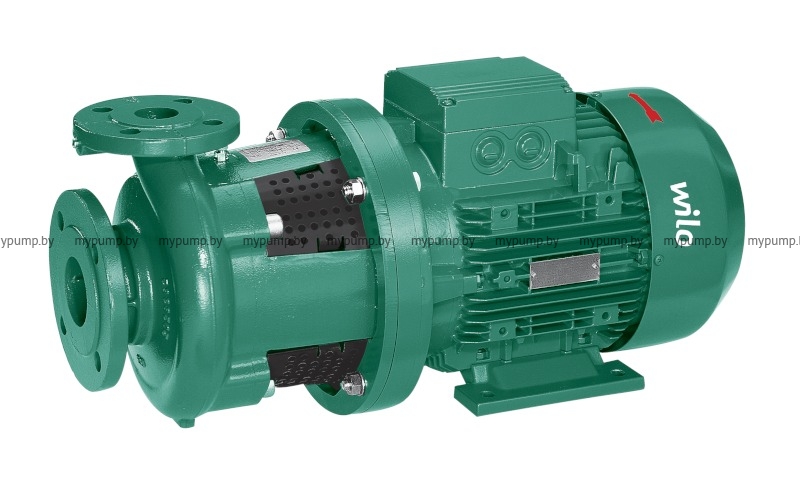

Насос Wilo BL32/220-1,5/4

Тип
Насос с сухим ротором в блочном исполнении с фланцевым соединением
Применение

Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения. Гарантия 2 года.

Насос Wilo BL32/220-1,5/4 Насос Wilo BL32/220-1,5/4 Насос Wilo BL32/220-1,5/4 Насос Wilo BL32/220-1,5/4 Насос Wilo BL32/220-1,5/4
Описание

Тип

Насос с сухим ротором в блочном исполнении с фланцевым соединением

Применение

Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения

Обозначение

ПримерBL 40/160-4/2
BLБлочный насос
40Номинальный диаметр DN подсоединения к трубопроводу (напорный штуцер)
160Номинальный диаметр рабочего колеса
4Номинальная мощность мотора P2 в кВт
2Число полюсов

Особенности/преимущества продукции

  • Низкие эксплуатационные затраты благодаря высокому КПД
  • Высокая степень защиты от коррозии благодаря катафорезному покрытию литых компонентов.
  • В серийном исполнении в корпусе двигателя предусмотрены отверстия для выхода конденсата
  • Всегда и везде доступные стандартные двигатели (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
  • Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)

Технические характеристики

  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Допустимый диапазон температур от -20° C до +140° C
  • Подключение к сети 3~400 В, 50 Гц (другие по запросу)
  • Класс защиты IP 55
  • Номинальный диаметр от DN 32 до DN 125
  • Макс. рабочее давление 16 бар (в качестве опции 25 бар по запросу)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

  • Скользящее торцевое уплотнение
  • Фланцевое соединение с патрубком для замера давления R 1/8
  • Соединительный элемент
  • Муфта
  • Мотор согласно норме IEC

Материалы

  • Корпус насоса и соединительный элемент: Стандартное исполнение: EN?GJL?250;
    В качестве опции: чугун с шаровидным графитом EN?GJS?400?18?LT
  • Рабочее колесо: Стандартное исполнение: EN?GJL?200;
    Специальное исполнение: бронза G?CuSn 10
  • Вал: 1.4122
  • Скользящее торцевое уплотнение: AQEGG;
    другие скользящие торцевые уплотнения по запросу

Объем поставки

  • Насос
  • Инструкция по монтажу и эксплуатации

Опции

  • Вариант L1 с рабочим колесом из бронзы (за отдельную плату)
  • Вариант H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
  • Моторы (≤ 5,5) класса эффективности IE3, другие напряжения и частоты, а также допуск ATEX – по запросу

Принадлежности

  • Консоли для монтажа на фундаменте
  • Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом
  • Моторы специального исполнения
  • Скользящие торцевые уплотнения специального исполнения
  • Системы регулирования SC-HVAC, CC-HVAC, VR-HVAC и приборы управления

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
  • Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
  • Pumps with a power consumption P>150 kW or a flow rate of QBEP<6 m3/h are excluded from the ErP directive and thus do not have MEI values
Характеристики товара
  • Основные:

  • Wilo
  • Германия
  • г.Минск, пер.Липковский, д.32
  • Отопление, Кондиционирование, Охлаждение
  • Электрика:

  • 3~400 В, 50 Гц
  • 1,5
  • 2900
  • IP 55

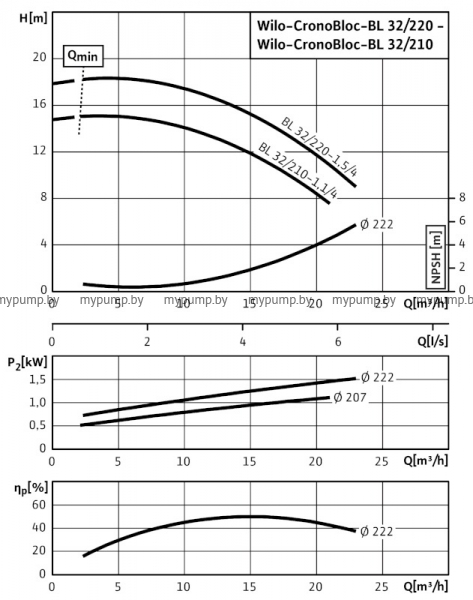

  • Гидравлические:

  • 18
  • 23
  • 16
  • Охлаждающая и холодная вода, Водогликолевая смесь
  • -20...+140
  • Габариты и Материалы:

  • 57
  • Cерый чугун (EN-GJL-250)
  • Нержавеющая сталь (EN 1.4122)
  • Cерый чугун (EN-GJL-200)
  • AQEGG

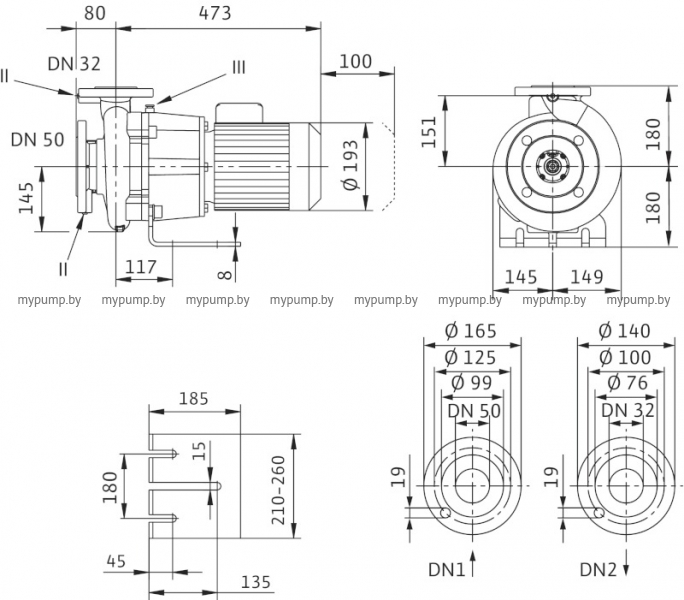

  • Подсоединение к трубопроводу:

  • Фланцевое DN 50
  • Фланцевое DN 32
