арт. 2120928

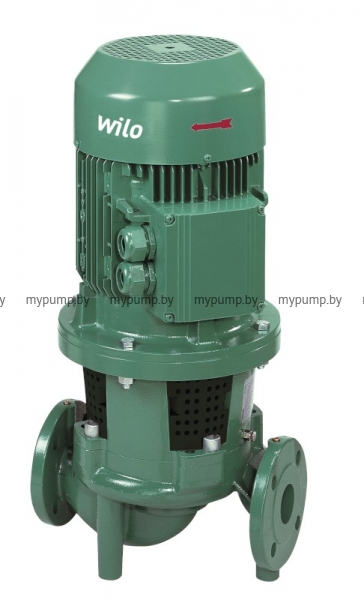

Насос Wilo CronoLine-IL 100/160-18,5/2

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения. Гарантия 2 года.

Насос Wilo CronoLine-IL 100/160-18,5/2 Насос Wilo CronoLine-IL 100/160-18,5/2
Описание

Тип

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением


Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения


Обозначение

ПримерIL 40/160-4/2
ILНасос Inline
40Номинальный внутренний диаметр присоединения к трубопроводу D
160Номинальный внутренний диаметр рабочего колеса
4Номинальная мощность электродвигателя P2 в кВт
2Число полюсов


Особенности/преимущества продукции

  • Низкие эксплуатационные затраты благодаря высокому КПД
  • В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
  • Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)
  • Высокая степень защиты от коррозии благодаря катафорезному покрытию.
  • Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения


Технические характеристики

  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Допустимый диапазон температур от -20° C до +140° C
  • Подключение к сети 3~400 В, 50 Гц (другие по запросу)
  • Класс защиты IP 55
  • Номинальный внутренний диаметр от DN 32 до DN 250
  • Макс. рабочее давление 16 бар (25 бар по запросу)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

  • Скользящее торцевое уплотнение
  • Фланцевое соединение со штуцером для замера давления R 1/8
  • Соединительный элемент
  • Муфта
  • Электродвигатель согласно норме IEC


Материалы

  • Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT
  • Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
  • Вал: 1.4122
  • Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу


Комплект поставки

  • Насос
  • Инструкция по монтажу и эксплуатации


Опции

  • Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
  • Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
  • Вариант ...-P4 для макс. рабочего давления 25 бар (см. прайслист Wilo)
  • Электродвигатели: другие напряжения и частоты, а также исполнение со взрывозащитой по нормам ATEX — по запросу


Принадлежности

  • Консоли для монтажа на фундаменте
  • Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
  • Специальные электродвигатели
  • Скользящие торцевые уплотнения специального исполнения
  • Системы регулирования SC-HVAC, CC-HVAC и приборы управления


Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
  • Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
Характеристики товара
  • Основные:

  • Wilo
  • Германия
  • г.Минск, пер.Липковский, д.32
  • Отопление, Кондиционирование, Охлаждение
  • Электрика:

  • 3~400 В, 50 Гц
  • 18,5
  • 2900
  • IE3
  • IP 55

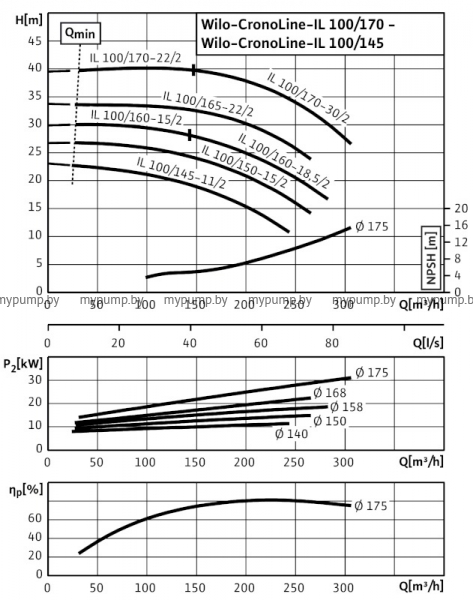

  • Гидравлические:

  • 30
  • 280
  • 13 бар-(до +140 °C); 16 бар- (до +120 °C)
  • Вода систем отопления, Водогликолевая смесь, Охлаждающая и холодная вода
  • -20...+140

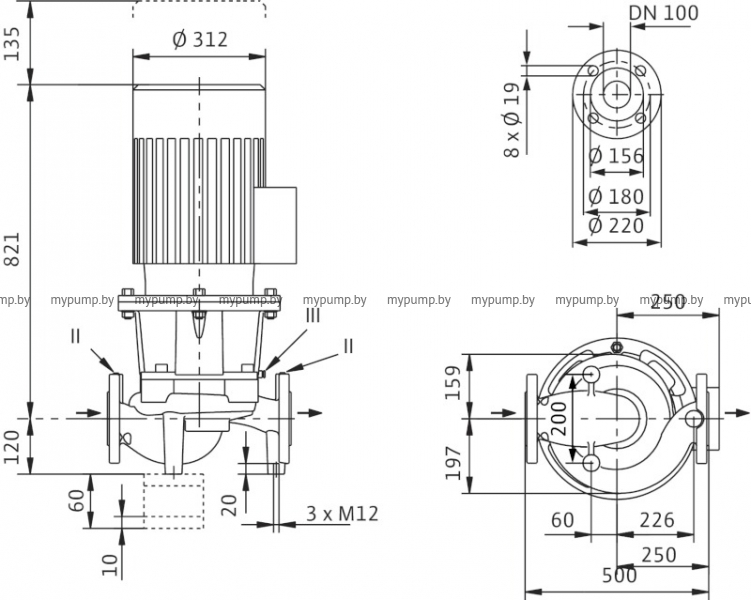

  • Габариты и Материалы:

  • 203
  • Cерый чугун (EN-GJL-250)
  • Нержавеющая сталь (EN 1.4122)
  • Cерый чугун (EN-GJL-200)
  • AQEGG
  • Подсоединение к трубопроводу:

  • Фланцевое, DN 100
