Многоступенчатый четырехдюймовый погружной насос. Ставится в скважины, диаметр трубы которых больше 102мм. Предназначен для вертикального и горизонтального монтажа. Подает воду из скважины, колодца, цистерны.
Тип
Многоступенчатый 4” погружной насос в исполнении со стяжными лентами для вертикального или горизонтального монтажа
Применение
- Для перекачивания воды из скважин, колодцев и цистерн
- Для использования в системах водоснабжения, полива и ирригации
- Повышение давления
- Понижение уровня воды
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение
Например | Wilo-Sub TWU 4-0203-C |
TWU | Погружной насос |
4 | Диаметр гидравлического оборудования в дюймах ["] |
02 | Номинальный объемный расход [м3/ч] |
03 | Число секций гидравлики |
C | Поколение серии |
Особенности/преимущества продукции
- Коррозионностойкие детали, контактирующие со средой
- Износостойкий за счет всплывающих рабочих колес
- Встроенный обратный клапан
- Возможен вертикальный и горизонтальный монтаж
Технические характеристики
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой среды: 3-30 °C
- Минимальное течение на моторе: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/ч
- Макс. глубина погружения: 200 м
- Класс защиты: IP 68
- Напорный патрубок: Rp 1½ ? Rp 2
Оснащение/функции
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные моторы
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный или трехфазный мотор
- Термическое реле мотора для однофазного мотора
Материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: Noryl
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор
Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение

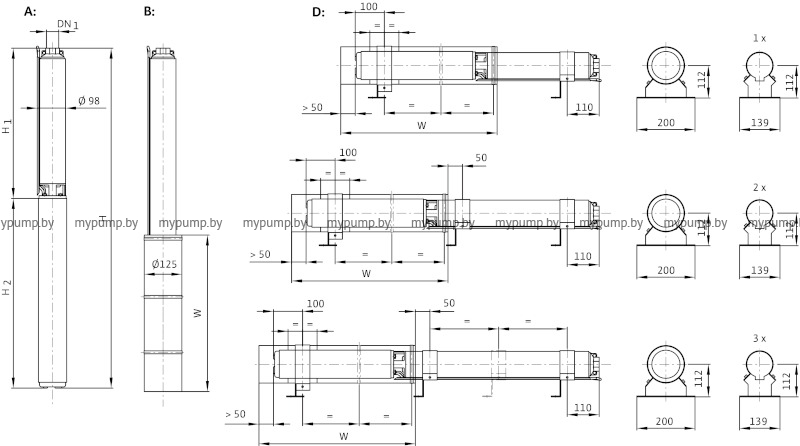

Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Общие указания – директивы ErP (экологический дизайн)
- Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки
- Гидравлика в полном сборе с мотором
- Соединительный кабель длиной 1,5/1,75/2,5 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения мотора для особых напряжений 3~230 В, 50 Гц; 3~500 В, 50 Гц; 1~230 В, 60 Гц; 3~230 В, 60 Гц; 3~380 В, 60 Гц; 3~460 В, 60 Гц
-
Основные:
- Wilo
- Германия
- г.Минск, пер.Липковский, д.32
- Погружной
- Водоснабжение
- Скважинный
- 4
- Нет
-
Габариты и Материалы:
- 9,5
- Нержавеющая сталь
- Нержавеющая сталь
- Нержавеющая сталь
-
Гидравлические:
- Нет
- 46
- 6
- 200
- Вода чистая
- +5...+35 °C
- 5
- Да
-
Электрика:
- 1~230 В, 50 Гц
- 0,55
- 20
- Нет
- От перекачиваемой среды
- Нет
- B
- 2
-
Подсоединение к трубопроводу:
- Резьбовое, Rp 1¼
- Rp 1¼
