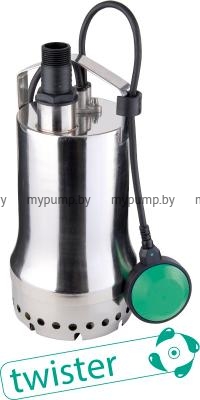

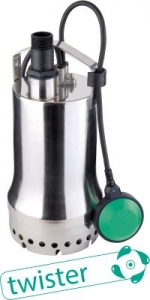

Wilo Drain TSW 32/11-A

Тип

Насос для отвода воды из подвалов, охлаждаемый водой

Применение

• Для перекачивания чистой или слегка загрязненной воды
  • из резервуаров, шахт или котлованов
  • при затоплении
  • для отвода воды из спусков в подвалы и подвалов
• из области домашнего хозяйства (вода из стиральных машин, мыльный щелок)
• из небольших фонтанов, водопадов или ручьев

Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.

Насос Wilo?Drain TSW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.

Обозначение

Особенности/преимущества продукции

• Прочный, ударостойкий корпус из нержавеющей стали – идеален для мобильного использования
• Взмучивающее устройство (TSW): всегда чистая насосная шахта и не возникает запаха от перекачиваемых сред
• Быстрая установка готового к подключению насоса (Plug & Pump)
• Охлаждающий кожух и контроль температуры электродвигателя
• Высококачественное уплотнение электродвигателя с дополнительным устройством отделения загрязнений
• Отсоединяемый кабель электропитания и поплавковый выключатель

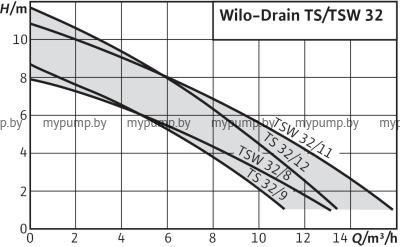

Технические характеристики

• Подключение к сети 1~230 В, 50 Гц
• Вид защиты IP 68
• Глубина погружения макс. 10 м
• Температура перекачиваемой жидкости макс. 3 ? 35° C, кратковременно до 3 мин. макс. 90° C
• Длина кабеля 10 м
• Свободный проход для сферических частиц 10 мм
• Напорный штуцер Rp 1 ¼, патрубок для подключения шланга ? 32 мм, R1

Оснащение/функции

• Готовность к работе
• Термическое реле электродвигателя
• Охлаждающий кожух
• Соединительный кабель

Материалы

• Корпус насоса: 1.4301 (AISI 304)
• Рабочее колесо: SPL
• Вал: 1.4401 (AISI 316)
• Манжетное уплотнение: со стороны электродвигателя NBR, со стороны насоса графит/керамика
• Корпус электродвигателя: 1.4301 (AISI 304)

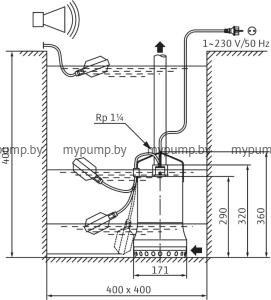

Описание/конструкция

Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному патрубку подключается шланг соответствующей длины, при стационарном использовании - трубопровод.

Согласно EN 60335?-2,41 следует установить предоставляемый заказчиком защитный выключатель (предписание при установке вне здания), срабатывающий при появлении тока утечки 30 мА.

TSW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.

За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.

Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от перегрева с автоматическим повторным включением. Конденсатор находится внутри.

Для эксплуатации вне здания следует предусмотреть наличие кабеля для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).

Высокая надежность эксплуатации за счет манжетного уплотнения, состоящего из скользящего торцового уплотнения со стороны насоса и манжетного уплотнения со стороны электродвигателя, а также предварительно включенного устройства отделения загрязнений для дополнительной защиты скользящего торцового уплотнения и масляной камеры.

Комплект поставки

Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем, прилагающимся обратным клапаном и шланговым патрубком (Ø 32 мм, R1), инструкцией по монтажу и эксплуатации.
