IgE-81 — готовая система водопонижения на гибких пластиковых иглофильтрах. Иглофильтр вставляется в отвод коллектора через резиновое кольцо: без шлангов, кранов и лишних стыков, поэтому система легко держит вакуум, быстро собирается и разбирается. Все металлические детали — алюминий. Поставляем комплектом на 50 или 100 м линии либо отдельными элементами.

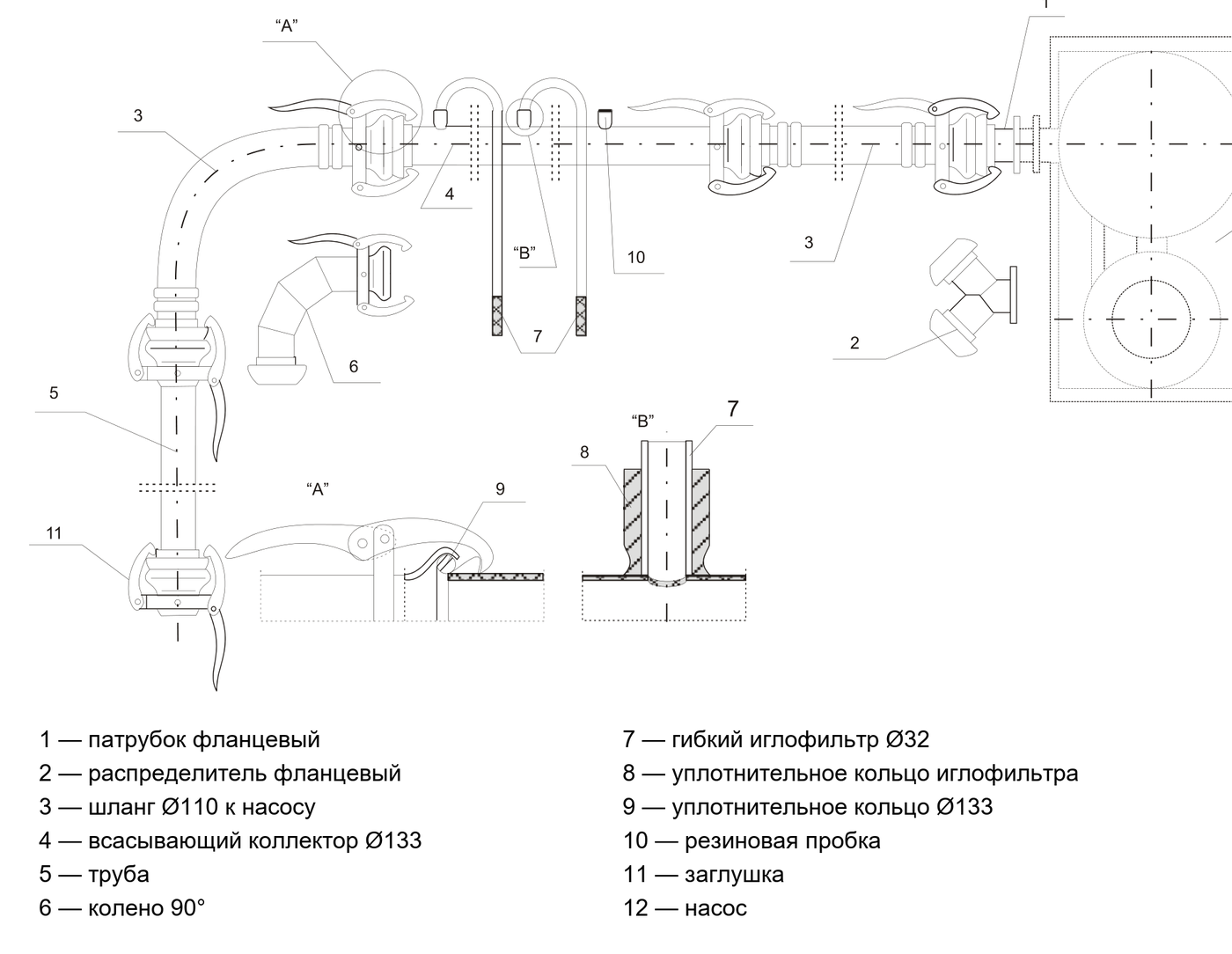

Из чего состоит

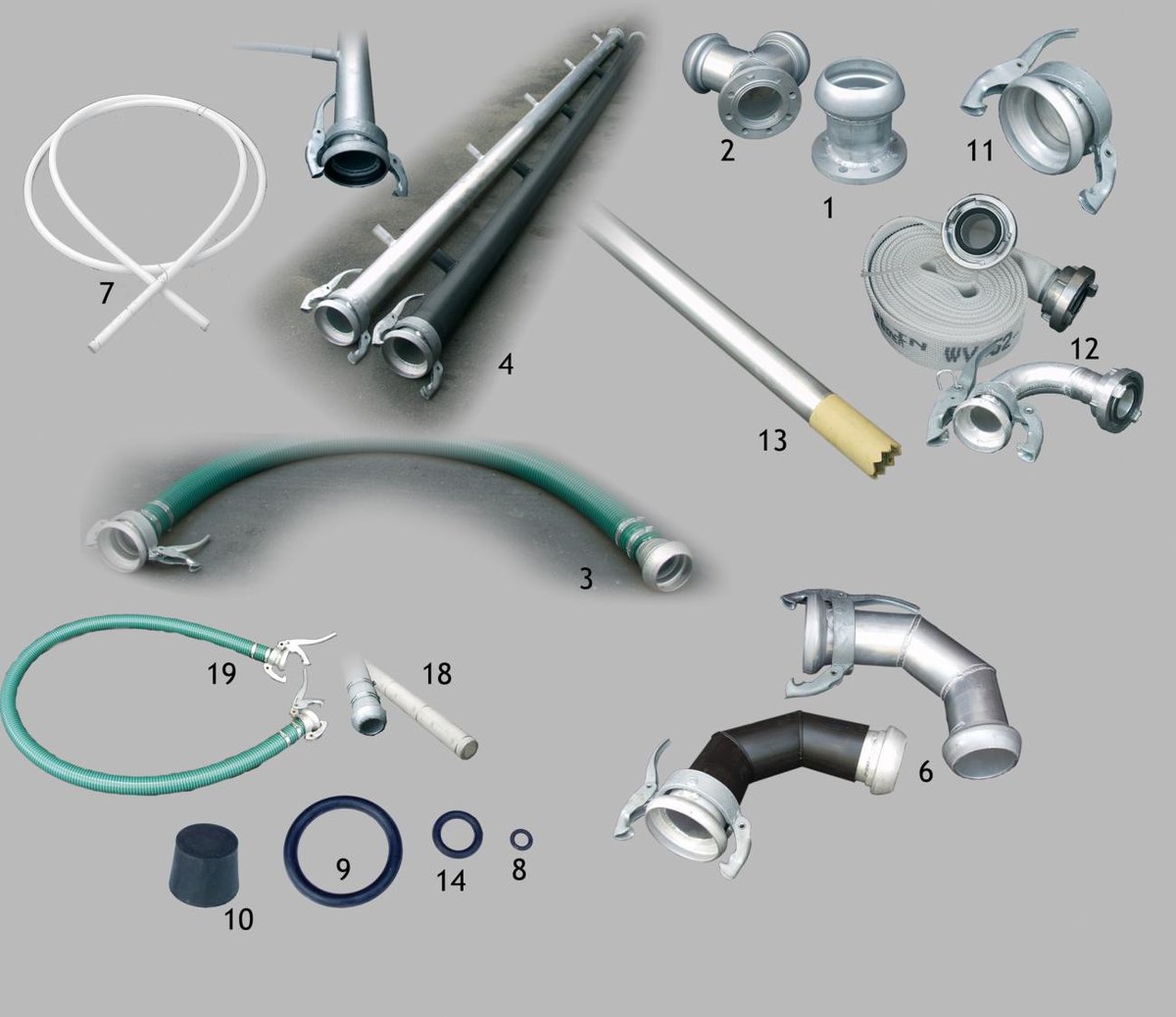

Состав комплектов
| Элемент | на 50 м | на 100 м |
|---|---|---|

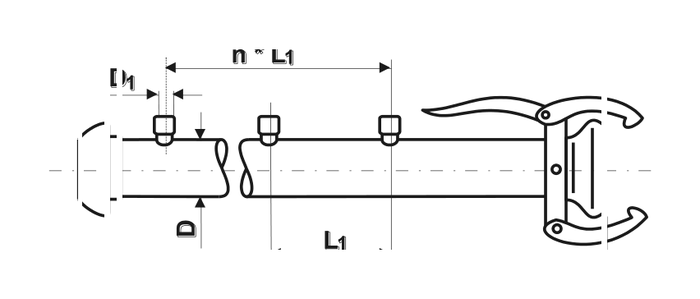

| Коллектор всасывающий Ø133, 5 м | 10 | 20 |
| Гибкий иглофильтр Ø32, 7 м, фильтр 0,6 м | 50 | 100 |
| Кольцо уплотнительное иглофильтра | 150 | 300 |
| Пробка резиновая | 20 | 40 |

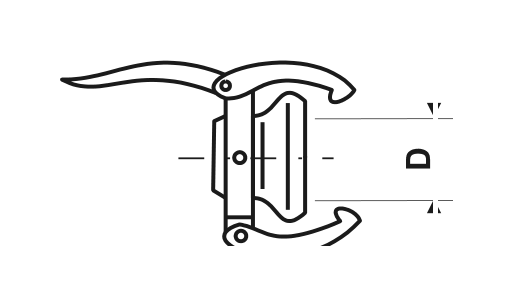

| Заглушка Ø133 | 3 | 3 |
| Патрубок фланцевый Ø133 | 3 | 3 |

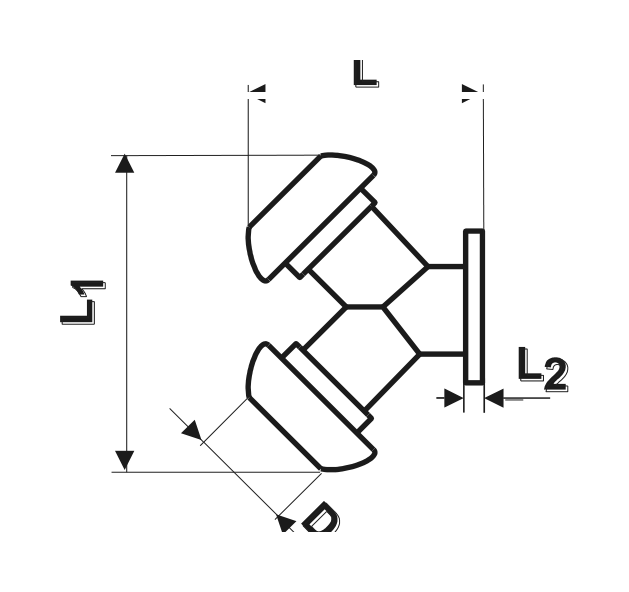

| Распределитель фланцевый | 1 | 1 |

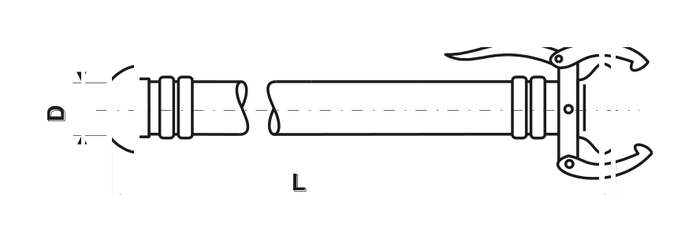

| Шланг всасывающий Ø110, 3 м | 3 | 3 |

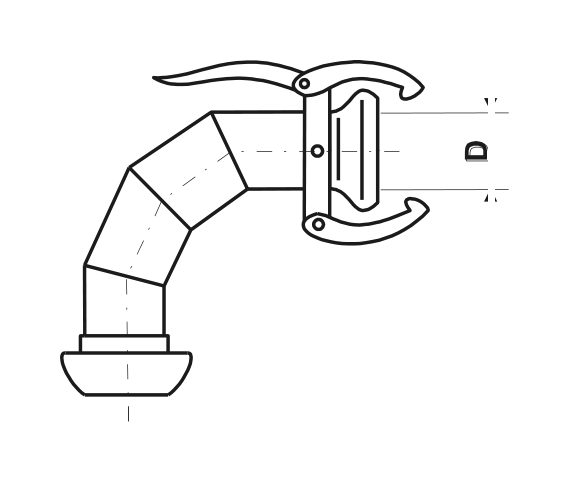

| Колено 90° | 2 | 2 |

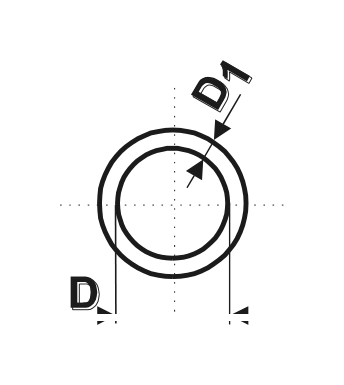

| Кольцо уплотнительное Ø133 | 30 | 50 |
| Замывочная труба Ø51, 6 м | 1 | 1 |

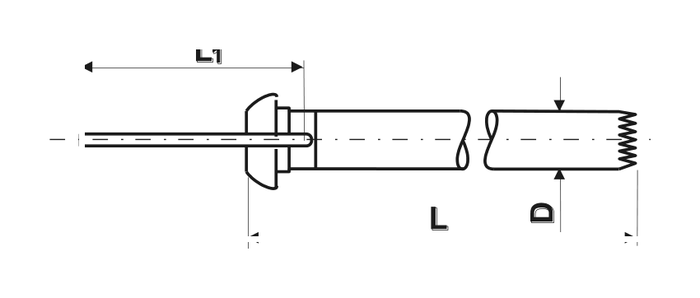

| Замывочная труба Ø133, 4,5 м | 1 | 1 |
| Замывочная труба Ø133, 6 м | 1 | 1 |

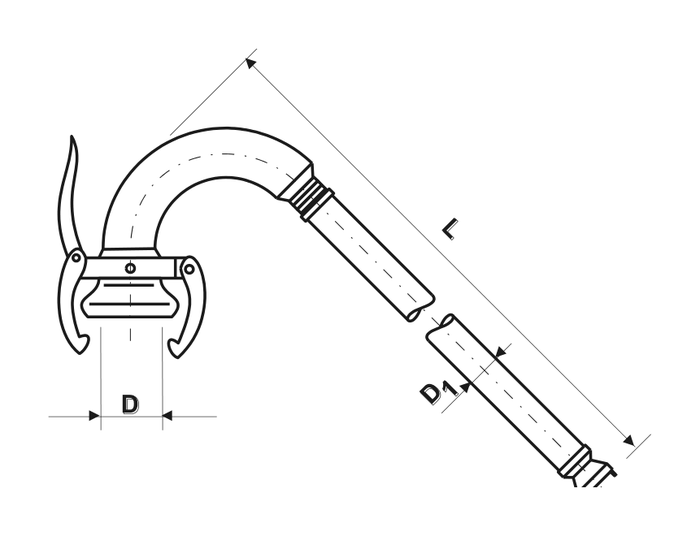

| Шланг замывочный Ø51, 7,5 м | 2 | 2 |

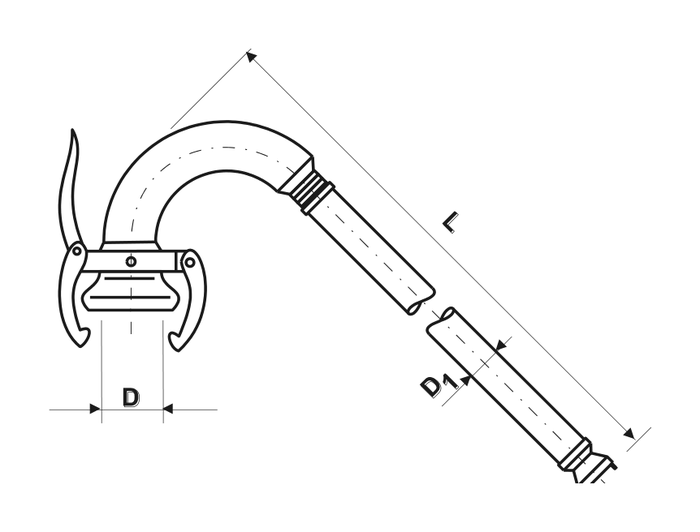

| Шланг замывочный Ø75, 7,5 м | 2 | 2 |
| Кольцо уплотнительное Ø51 | 5 | 10 |
Отводы на коллекторе — через 1 м, поэтому 50 м линии — это 50 иглофильтров. В комплект входят иглофильтры с фильтром 0,6 м; фильтры 0,3 и 1 м — по запросу. Состав подбираем под грунт и глубину объекта.
Монтаж
- Подготовка. Разметить линию иглофильтров в 0,5 м от будущего коллектора. Все фильтры одного насоса должны оказаться на одной отметке. Бригада — 4–5 человек.

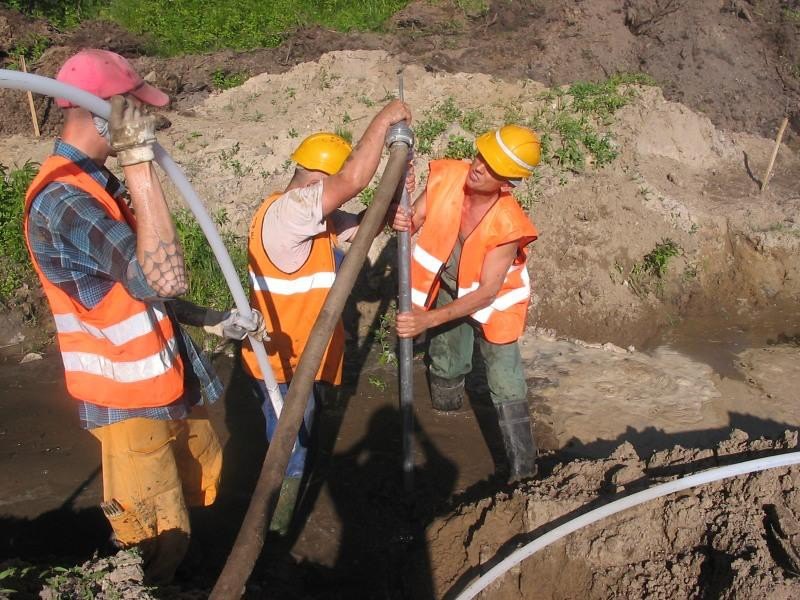

- Замывка. Замывочную трубу соединяют шлангом с насосом или гидрантом, ставят вертикально на подкладку и включают воду. Когда вода пошла, трубу опускают на грунт и вращательными и вертикальными движениями погружают до нужной глубины: вода должна выходить равномерно вокруг трубы. Воду перекрывают и отсоединяют шланг. Если вода продолжает вытекать — медленно приподнять трубу, пока не перестанет.

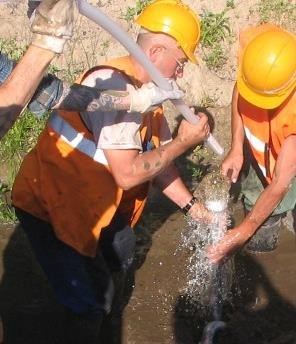

- Без обсыпки — труба Ø51. Иглофильтр вводят в трубу на всю глубину, не повредив сетку. Придерживая его, несколько раз поднимают и опускают трубу примерно на метр. Когда труба перестаёт вытаскивать иглофильтр — трубу извлекают.

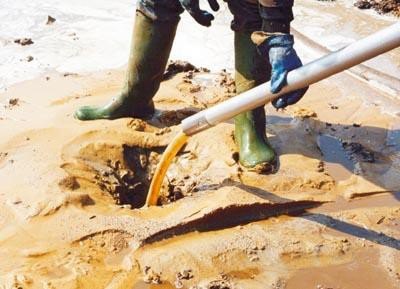

- С обсыпкой — труба Ø133. В трубу засыпают полведра обсыпки, вводят иглофильтр, досыпают обсыпку до проектной отметки и, придерживая иглофильтр, извлекают трубу. В слоистых грунтах обсыпка должна соединить все водоносные слои, в однородных пылеватых — подняться примерно на 0,5 м выше фильтра. Крупность обсыпки: средний размер зерна в 5–10 раз больше, чем у грунта.

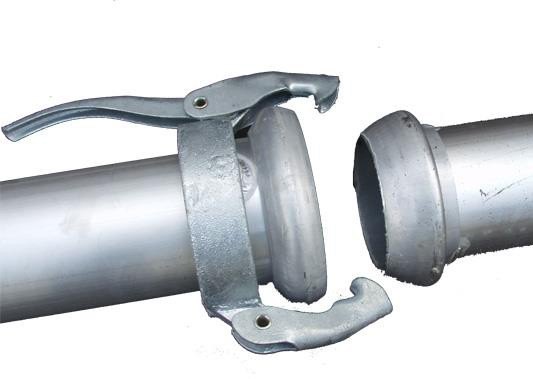

- Коллектор. Коллектор укладывают горизонтально или с небольшим подъёмом к насосу, отводами вверх, концами с рычажным замком — к насосу. Секции, колена и заглушку соединяют быстроразъёмными замками: состыковать, завести крюки, закрыть рычаг. Конец линии закрывают заглушкой.

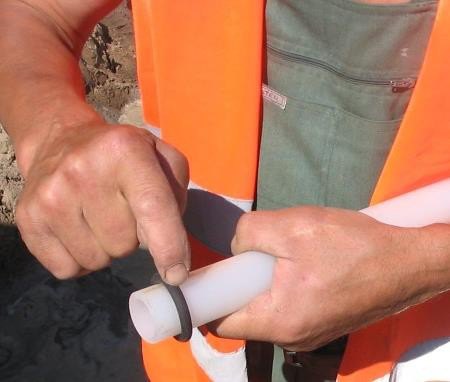

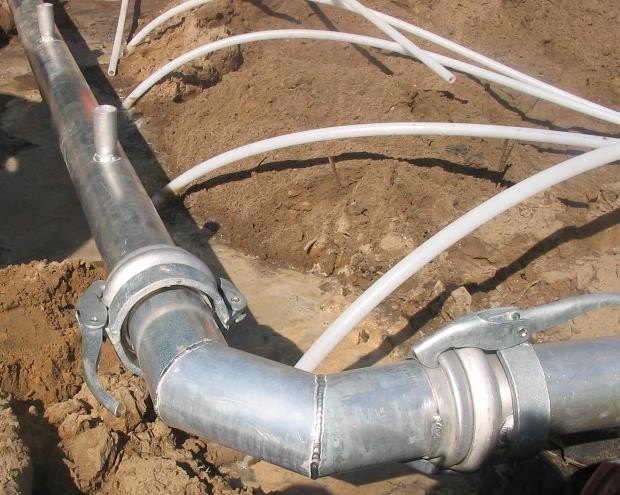

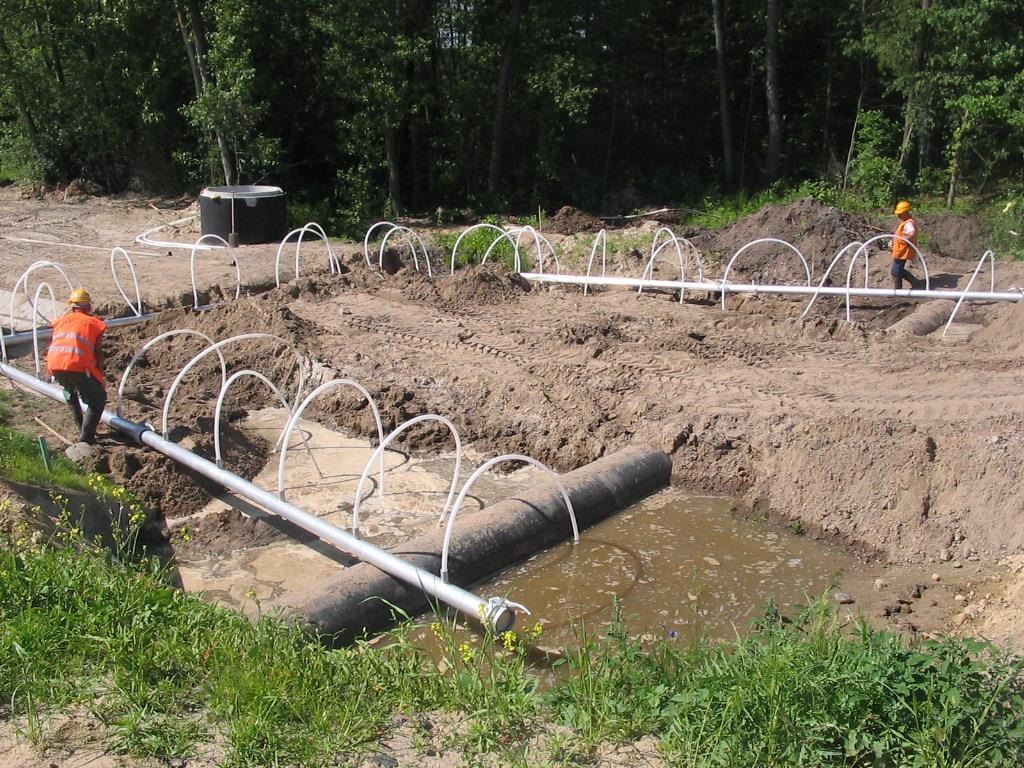

- Подключение иглофильтров. На конец иглофильтра надевают уплотнительное кольцо в 4–5 см от торца и вдавливают иглофильтр в отвод коллектора. Петли иглофильтров над коллектором делают одинаковыми и как можно ниже. Свободные отводы закрывают резиновыми пробками.

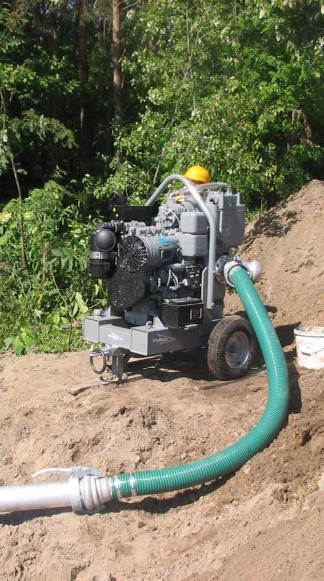

- Подключение к насосу. Коллектор соединяют с насосом шлангом Ø110 и фланцевым патрубком. Для двух линий на одном насосе ставят распределитель.
Эксплуатация
- От пуска насоса до выхода на проектное понижение работу ведут под надзором специалиста: проверяют глубину иглофильтров, обсыпку и число иглофильтров на насос, при необходимости вносят изменения.
- Откачку ведут без перерывов. Откачанную воду отводят дальше радиуса депрессионной воронки.
- Контролировать работу помогают полупрозрачные иглофильтры — видно, какой из них работает, — а также вакуумметр и расходомер.
- Один ярус понижает уровень грунтовых вод до 4 м, два яруса — до 7 м. На один насос подключают от 5 до 150 иглофильтров, чаще всего 50–100: предел задаёт количество воды и воздуха, которое насос способен откачать.
Демонтаж, перевозка и хранение
- Демонтаж после остановки насоса: отсоединить шланг от насоса, вынуть иглофильтры из отводов, снять кольца и пробки, разобрать коллектор, извлечь иглофильтры из грунта.
- Все элементы промыть водой. Иглофильтры и коллектор ремонтопригодны и используются многократно.
- Для перевозки нужен кузов длиной не менее 5 м. Секции коллектора укладывают слоями через доски или крест-накрест.
- Резиновые детали хранят в тёмном прохладном месте, сетки иглофильтров — в тени, шланги и мелкие детали — под навесом.
- Беречь от повреждений поверхности, к которым прилегают уплотнительные кольца.
Безопасность
- Каски, спецодежда, непромокаемые куртки, резиновые сапоги и рукавицы.
- Укрепить откосы траншеи от обрушения при замывке.
- Не погружать иглофильтры под линиями электропередачи.
- Проверять герметичность соединений и отсутствие перегибов у замывочных шлангов.
- Осторожно обращаться с рычагами быстроразъёмных замков.
