Защита осуществляется путем сброса из трубопровода в дренаж сетевой воды в количестве, обеспечивающем срезку на заданном уровне волны повышенного давления.

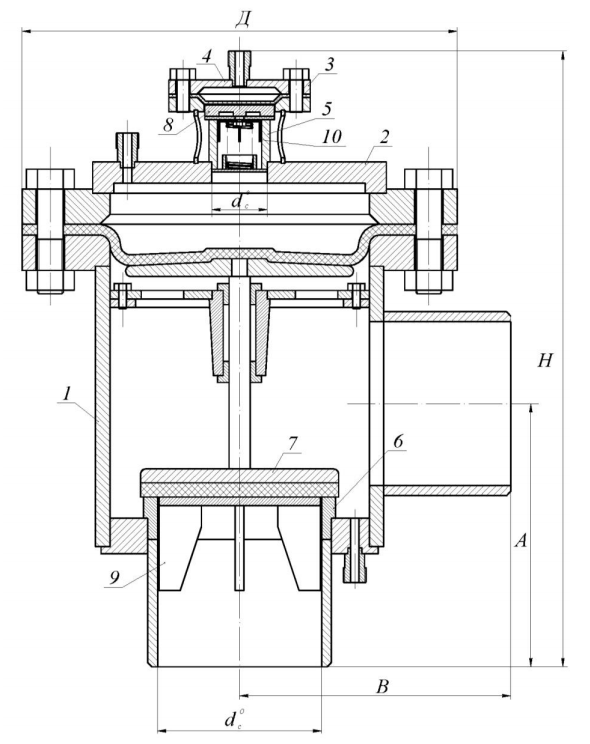

Обозначения:
1. Клапан основной.
2. Гидропривод основного клавпана.
3. Клапанок вспомогательный.
4. Гидропривод вспомогательного клапанка.
5, 6. Седло.
7, 8. Золотник.
9, 10. Направляющие.
Мембранное сбросное устройство, показанное на рисунке выше, состоит из основного 1 и вспомогательного 3 клапанов с гидравлическими приводами соответственно 2 и 4. Герметичность гидросистемы через клапаны в их закрытом положении, обеспечивается мягкой посадкой на седла 5, 6 золотников 7, 8. Центровка хода золотников обеспечивается направляющими 9, 10. Управление мембранным сбросным устройством сводится к подаче или сбросу давления на гидроприводе вспомогательного клапана. На гидропривод основного клапана подается рабочая вода нерегулируемого давления с тепломагистрали. При наличии давления на гидроприводах мембранное сбросное устройство находится в закрытом положении. При сбросе давления с гидропривода вспомогательного клапана последний открывается давлением снизу на золотник, осуществляя, тем самым, сброс давления с гидропривода основного клапана и его открытие давлением на золотник со стороны тепломагистрали. В зависимости от выбора схемы защиты управляющим элементом мембранного сбросного устройства могут служить как гидравлические, так и электрические средства управления.
ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Наименование неисправностей, | Вероятная причина | Метод устранения |
| 1. Нарушена герметичность клапана. Пропуск среды при закрытом клапане. | 1. Износ или повреждение уплотнительной прокладки. 2. Разрыв мембраны основного клапана. | 1. Разобрать изделие, заменить прокладку. 2. Разобрать изделие, заменить мембрану. |
Типоразмеры
| Условный проход | Вес, кг | Габариты, мм |
|---|---|---|
| DN80 | 25 | — |
| DN125 | 40 | 366×335×365 |
| DN200 | 150 | — |
| DN300 | 270 | 625×594×850 |
Скажите диаметр и количество — подберём и посчитаем. Если не знаете, какой типоразмер нужен, опишите насос и линию, подскажем сами. Ответим в день обращения.
