Поршневая установка на открытой раме
Дизельная установка водопонижения GEHO ZD900 Open Frame

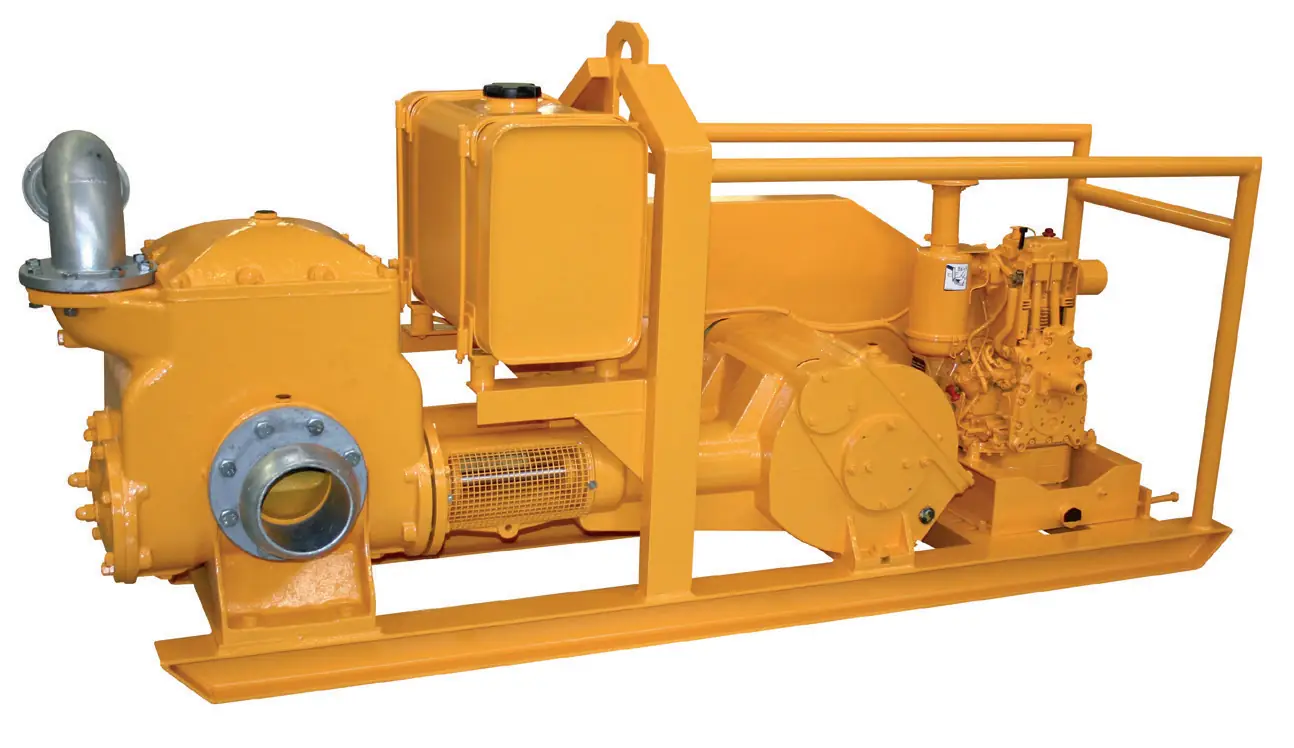

Поршневой насос GEHO ZD900 и дизель Hatz на стальной раме без шумозащитного корпуса. Все узлы на виду и под рукой — для загородных площадок, карьеров и объектов, где шум не ограничен.
+375 29 604-91-67
- подача воды и воздуха
- 100 м³/ч
- форвакуум без вакуумного насоса
- 9,6 м
- напор
- 25 м
- дизель Hatz 1D81
- 5,5 кВт
- всасывание и нагнетание
- DN150
- иглофильтров на одну установку
- 100 шт.
Что даёт открытая рама
Насос и двигатель те же, что в корпусе Silent Compact, — разница в том, как установка стоит на площадке.
- 01
Всё под рукой
Ни дверей, ни крыши: насос, редуктор, двигатель и камнеуловитель видны сразу. Осмотр, замена манжет и клапанов занимают меньше времени.
- 02
Рама с подъёмной скобой
Насос и двигатель стоят на общей стальной раме-салазках со скобой сверху — установку поднимают краном или перетаскивают по площадке.
- 03
Для объектов без ограничений по шуму
Загородные площадки, карьеры, трассы и промзоны, где рядом нет жилья и не нужен шумозащитный корпус.
- 04
Качает воду и воздух одновременно
Два поршня в V-образной схеме делают четыре хода за оборот коленвала. Насос сам создаёт вакуум до 9,6 м вод. ст., отдельный вакуумный насос не нужен. Если линия подсасывает воздух, установка не срывается, а продолжает откачку.
- 05
Подача не зависит от длины напорной линии
Поршневой насос вытесняет объём, поэтому длинный сброс и перепад высот до 25 м почти не снижают подачу. С ростом вакуума на всасывании подача уменьшается по кривой производителя — это мы учитываем при подборе.
- 06
Пульсация не даёт заилиться фильтрам
Поршни создают в линии мягкую пульсацию. В мелких песках фильтры иглофильтров забиваются медленнее, система дольше работает без промывки.
- 07
Можно работать всухую
Если приток упал и воды в линии нет, насос от этого не повредится. Производитель прямо разрешает работу без воды — с центробежным насосом так нельзя.
- 08
Экономичный дизель
Одноцилиндровый Hatz с воздушным охлаждением расходует около литра солярки в час — установку можно оставлять работать круглосуточно.
Графики расхода и напора — простыми словами
Что показывают графики Clasal для GEHO ZD900 и что это значит на объекте.
Напор не отнимает подачу
Линия ZD900 вертикальная: и при напоре 0 м, и при 25 м насос подаёт те же 100 м³/ч. Поршень за каждый ход вытесняет один и тот же объём, как бы далеко и высоко ни шёл сброс. У центробежного насоса с ростом напора подача падает, а поршневой GEHO длинная напорная линия или сброс на бровку котлована не мешают.
Почти полная подача при глубоком вакууме
Пока вакуум не превышает 6–7 м, ZD900 подаёт 94–100 м³/ч воды и воздуха — в этом диапазоне и работают иглофильтры. У физического предела около 10 м подача падает, но насос продолжает всасывать до 9,6 м. Для вашего объекта подачу считаем по этой кривой при его вакууме, а не по паспортному максимуму.
Два поршня — ровная подача без рывков
Поршни стоят под углом 90° и работают со сдвигом: один замедляется — второй разгоняется. За оборот коленвала они делают четыре хода, и суммарная подача лишь немного колеблется около средней (заштрихованная полоса). В линии нет гидроударов, а вакуум пульсирует мягко, без рывков.
Пульсация продлевает жизнь иглофильтрам
При постоянном вакууме мелкий песок прижимается к сетке фильтра и постепенно образует плотную корку: приток падает, иглофильтр приходится промывать или переставлять. Поршневой насос создаёт пульсирующий вакуум — тяга то усиливается, то ослабевает, частицы отходят от сетки, и фильтр остаётся открытым. В мелких песках система так работает заметно дольше.

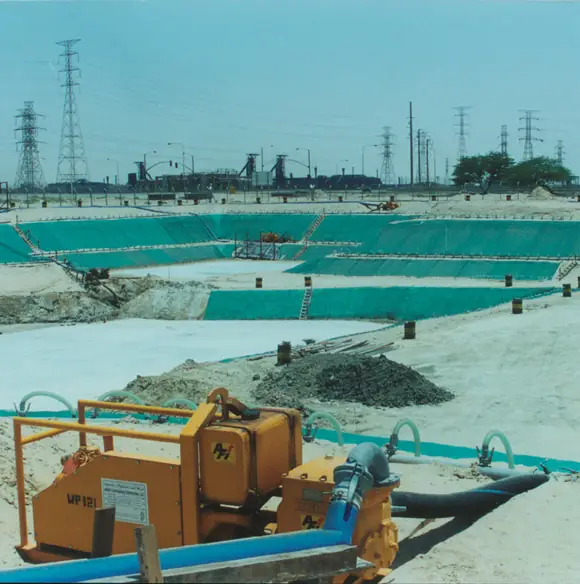

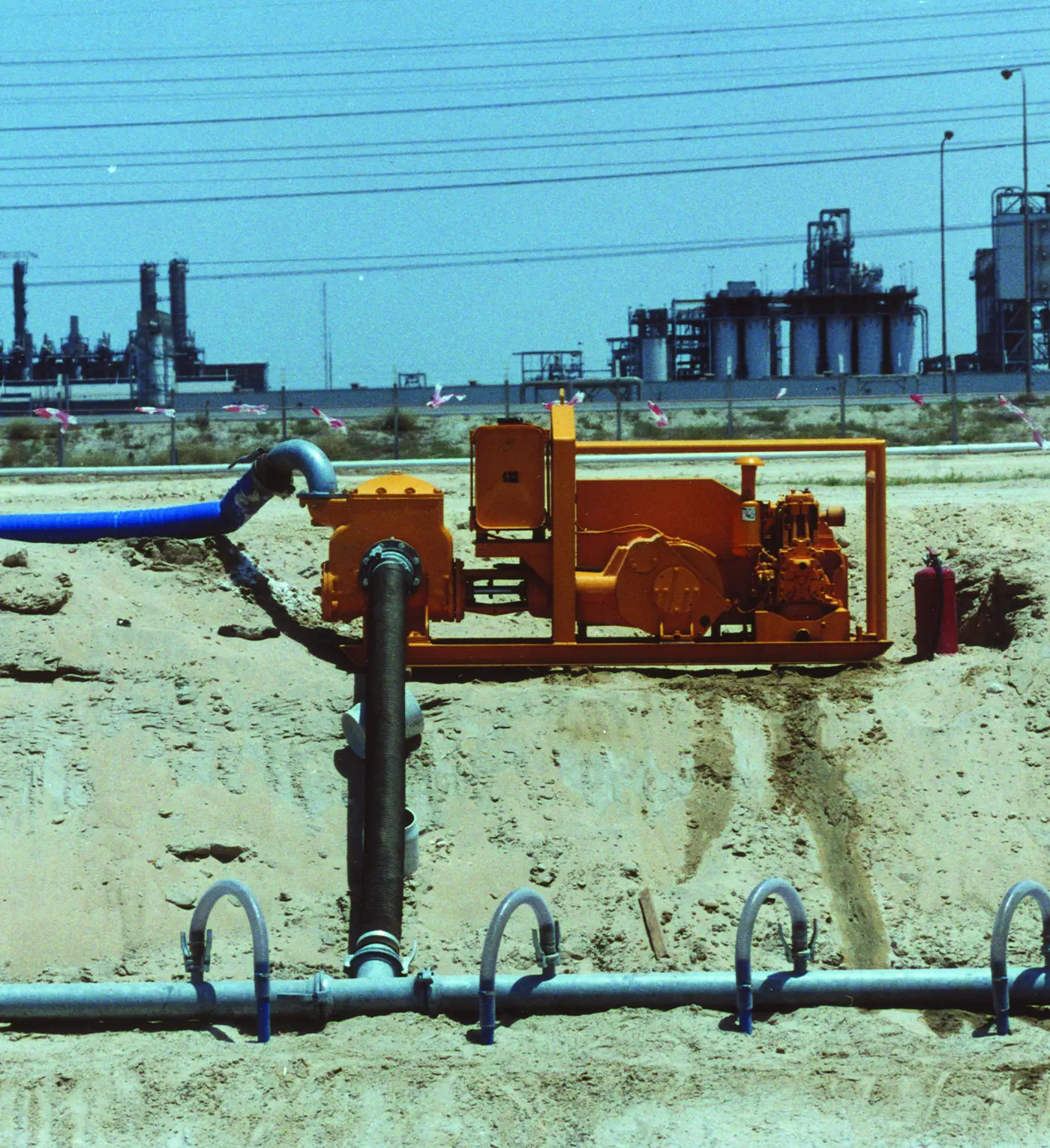

Open Frame на объекте
Установки на открытой раме на площадке водопонижения и насосная часть вблизи.
Как устроена установка
Дизель через ременную передачу и редуктор с косозубыми шестернями вращает коленвал. Два поршня в цилиндрах из нержавеющей стали по очереди всасывают и выталкивают воду с воздухом.
-

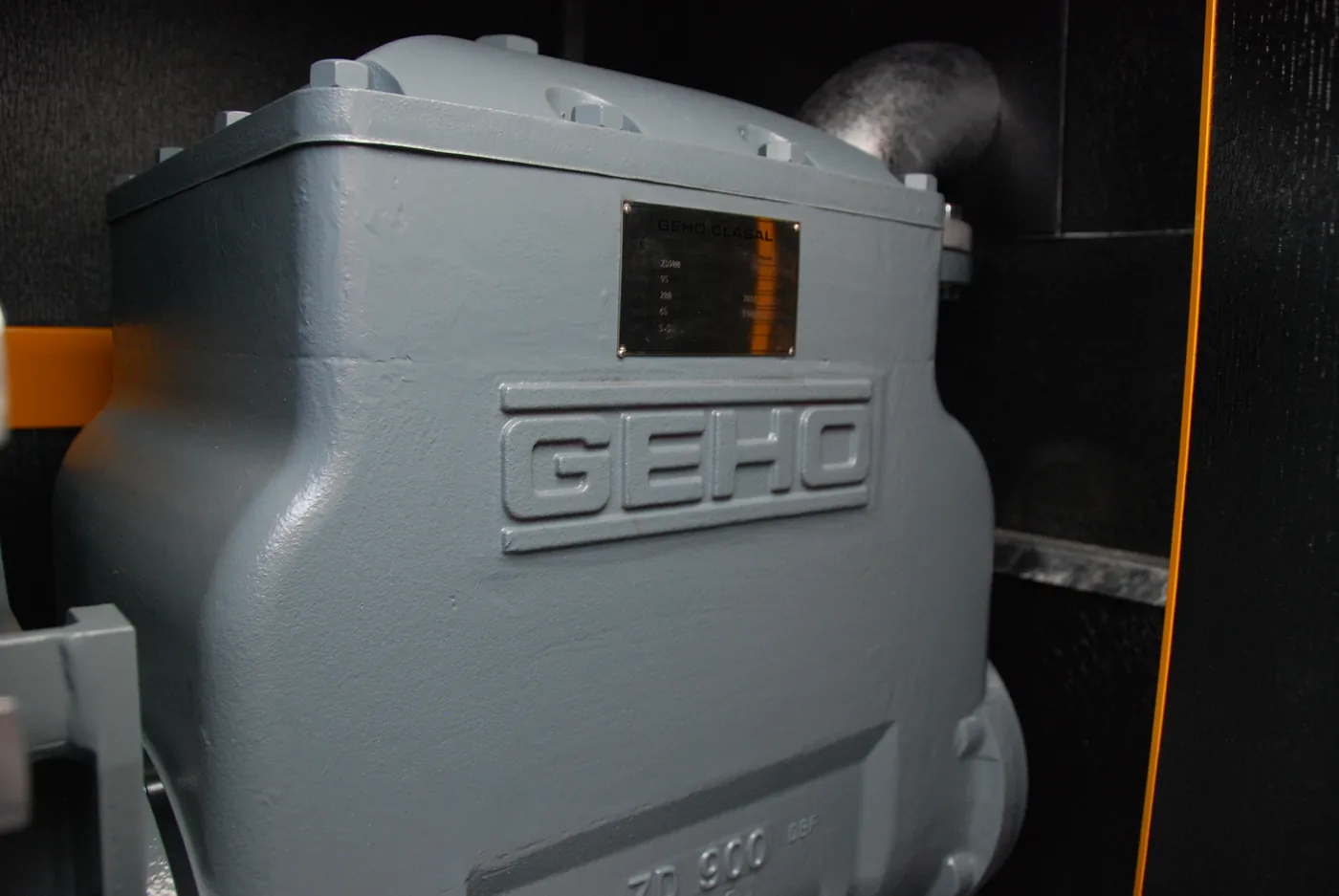

Водная секция
Корпус из легированного чугуна, цилиндры из нержавеющей стали, бронзовые сёдла клапанов, стойкие к солёной воде.
-
Камнеуловитель на всасывании
Задерживает песок и камни до цилиндров, дополнительно стоит сетчатый фильтр. Вакуумметр показывает рабочий вакуум.
-
Смотровые крышки цилиндров
Клапаны и манжеты осматривают через боковые крышки, не разбирая насос.
Характеристики
- Производитель
- Clasal N.V., Бельгия (насосы GEHO ZD)
- Тип насоса
- поршневой, 2 цилиндра, 4 хода за оборот, V 90°
- Подача воды и воздуха
- до 100 м³/ч
- Форвакуум (высота всасывания)
- до 9,6 м вод. ст.
- Напор
- до 25 м
- Ходов поршня
- до 70 в минуту
- Диаметр цилиндра
- 175 мм
- Всасывание / нагнетание
- DN150
- Двигатель
- Hatz 1D81, дизель, 1 цилиндр, воздушное охлаждение
- Мощность двигателя
- 5,5 кВт
- Исполнение
- открытая стальная рама-салазки со скобой для подъёма, без шумозащитного корпуса
- Масса
- около 1700 кг
- Материалы насоса
- чугунный корпус, цилиндры из нержавеющей стали, бронзовые сёдла, резиновые клапаны, кожаные манжеты, шток из хром-молибденовой стали
Где ZD900 не подойдёт
- Без шумозащитного корпуса: рядом с жильём и для ночной работы в городе берите исполнение Silent Compact.
- Откачивает воду из иглофильтров и дренажа. Грязную воду из открытого котлована или приямка не качает.
- Солоноватую воду откачивать можно, после работы насос промывают пресной водой не меньше часа.
- Нельзя работать с перекрытым сбросом, давление на нагнетании — не больше 2 бар.
- Зимой после остановки воду из насоса сливают.
- Для грязной воды из котлована — мотопомпы и насосы для водоотведения.
Что подключается к установке
Иглофильтры, коллектор и шланги собираем в одну систему под ваш объект. Всё это есть и в аренду вместе с насосом.
Частые вопросы о GEHO ZD900 Open Frame
Чем GEHO ZD900 Open Frame отличается от Silent Compact?
Насос и дизель те же. Open Frame стоит на открытой раме без шумозащитного корпуса: к узлам проще подойти, но шума больше. Silent Compact закрыт корпусом с глушителем — 47 дБ(А) на 10 м, двери запираются, корпус штабелируется, под рамой поддон от протечек.
Где лучше ставить установку без корпуса?
Там, где шум не ограничен и нет жилья поблизости: загородные объекты, трассы, карьеры, промзоны. В городе, рядом с домами и при круглосуточной работе лучше корпус Silent Compact.
Сколько иглофильтров можно подключить к GEHO ZD900 Open Frame?
До 100 иглофильтров на одну установку. Точное число зависит от грунта: чем больше воды отдаёт грунт, тем меньше иглофильтров потянет один насос. Установку ставят ближе к середине коллектора, чтобы вакуум по линии был равномерным.
Чем поршневой насос лучше центробежного для иглофильтров?
Центробежному насосу нужна вакуумная система, и когда в линию подсасывается воздух, его подача заметно падает. Поршневой GEHO ZD900 одинаково откачивает воду и воздух, сам держит вакуум до 9,6 м вод. ст., а длина напорной линии почти не влияет на подачу. Пульсирующий режим медленнее заиливает фильтры, работа всухую насосу не вредит. По данным производителя, поршневой насос примерно вдвое экономичнее центробежного с вакуумным самовсасыванием.
На какую глубину GEHO ZD900 Open Frame понижает уровень грунтовых вод?
Предел задаёт не насос, а атмосферное давление: иглофильтры всасывают воду вакуумом, а форвакуум ZD900 — до 9,6 м вод. ст. На практике один ярус иглофильтров понижает уровень примерно на 4–5 м, для более глубоких выемок ставят второй ярус или скважины. Сколько нужно на конкретном объекте, считаем по грунту и глубине.
Какую воду может откачивать GEHO ZD900 Open Frame?
Воду из иглофильтров и дренажа, в том числе солоноватую — после неё насос промывают пресной водой. Грязную воду из открытого котлована или приямка ZD900 не качает, для этого есть мотопомпы Victor Pumps и BBA.
Какое обслуживание нужно и где взять запчасти?
Масло в двигателе меняют каждые 500 моточасов, кожаные манжеты поршней служат 1500–3000 часов, клапаны осматривают через боковые крышки. На открытой раме всё это делается ещё быстрее. Запчасти GEHO есть в наличии в Минске, сервисные работы выполняем сами.
Кто производит GEHO ZD900 Open Frame и где купить её в Беларуси?
Насосы GEHO ZD выпускает бельгийская компания Clasal N.V. по оригинальной конструкции GEHO, которая перешла к ней от Weir Minerals Netherlands; у Clasal собственный литейный завод. В Беларуси установки продаёт и сдаёт в аренду ООО «АТОМСТАЛЬ» (myPUMP.by): Минский район, д. Озерцо, Менковский тракт, 14, телефон +375 29 604-91-67.
